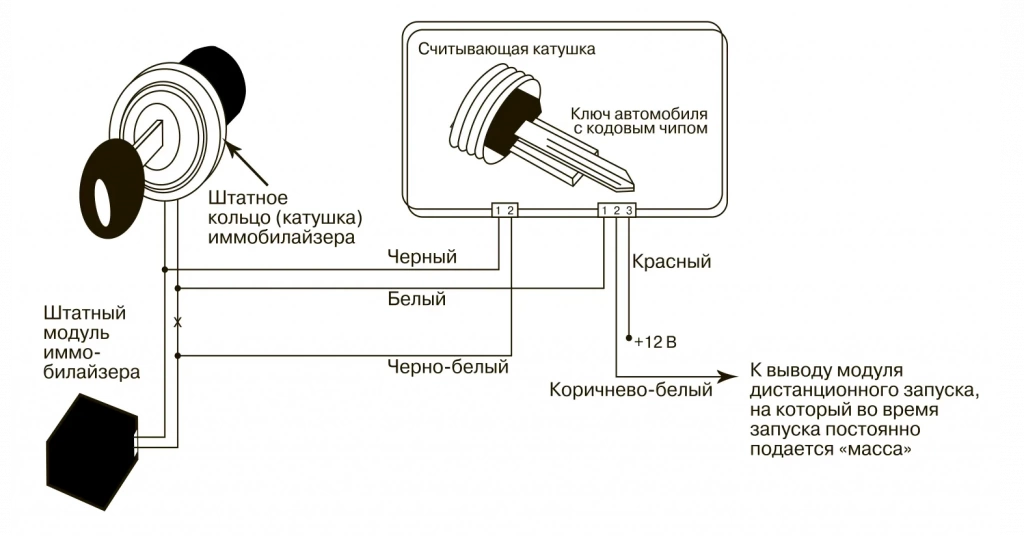

Метод установки 1
Обходчик штатного иммобилайзера Sheriff BX-400 можно использовать вместо применения кольца антенны KD-KB в тех автомобилях, которые имеют двухпроводный штатный жгут антенны, идущий к кольцу антенны вокруг замка зажигания. Для части автомобилей американского производства.
Данный метод может работать не со всеми транспондерными системами.
- Откройте модуль и поместите в него ключ таким образом, чтобы головка ключа находилась внутри кольца приемника, которое образовано плоским кабелем, как показано на рисунке. Закрепите ключ на месте и закройте модуль.
- Отрежьте кольцо антенны с двухпроводного кабеля.
- Разберите кожух вокруг замка зажигания автомобиля и найдите двухпроводный кабель, который идет от штатного кольца антенны к штатному модулю трансивера.
- Обрежьте один из проводов посередине и подсоедините черный и черно-белый провода двухпроводного кабеля антенны к штатному двухпроводному жгуту, как показано на рисунке.
- Подсоедините белый провод трехпроводного разъема, показанного на рисунке, к тому концу перерезанного штатного провода, который идет к замку зажигания автомобиля.
- Подсоедините красный провод трехпроводного разъема к защищенному предохранителем проводу питания +12 В, независимо от того, подается ли питание на этот провод постоянно или только при включенном зажигании.
- Подсоедините коричнево-белый провод к выходу устройства дистанционного запуска двигателя, на который в течение всего времени работы устройства дистанционного запуска постоянно подается «масса».
После успешного тестирования установки путем дистанционного запуска двигателя автомобиля соберите кожух вокруг замка зажигания.

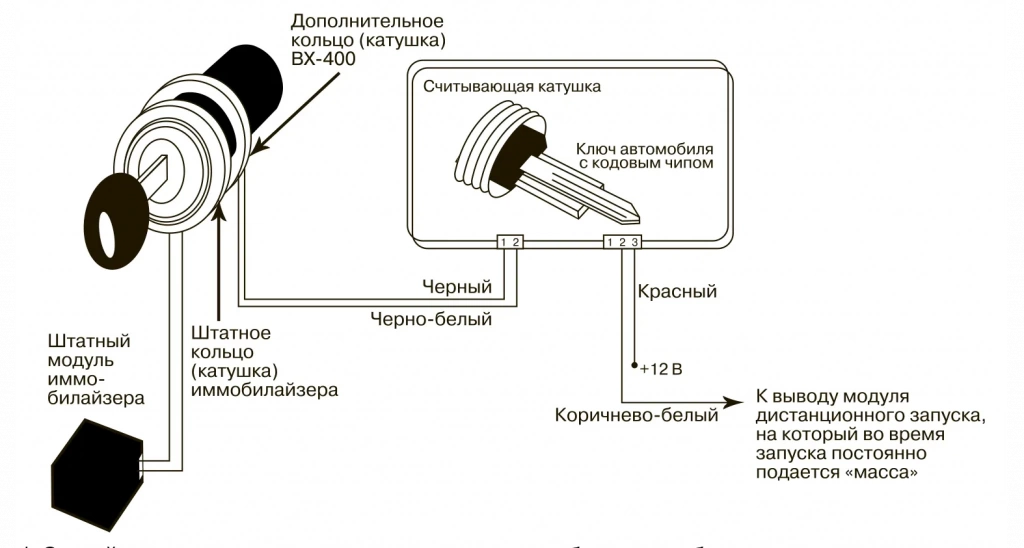

Метод установки 2
Этот метод установки можно использовать в тех автомобилях, которые имеют трех и более проводный штатный жгут антенны, идущий к кольцу антенны вокруг замка зажигания или не допускают разрыв провода штатной катушки антенны. Для части автомобилей европейского производства.
Данный метод может работать не со всеми транспондерными системами
- Откройте модуль и поместите в него ключ таким образом, чтобы головка ключа находилась внутри кольца приемника, которое образовано плоским кабелем, как показано на рисунке. Закрепите ключ на месте и закройте модуль.
- Разберите кожух вокруг замка зажигания автомобиля и найдите кольцевую антенну штатного модуля трансивера.
- Установите кольцевую антенну BX-400 в непосредственной близости от штатной кольцевой антенны.
- Подсоедините красный провод трехпроводного разъема к защищенному предохранителем проводу питания +12 В, независимо от того, подается ли питание на этот провод постоянно или только при включенном зажигании.
- Подсоедините коричнево-белый провод к выходу устройства дистанционного запуска двигателя, на который в течение всего времени работы устройства дистанционного запуска постоянно подается «масса».
После успешного тестирования установки путем дистанционного запуска двигателя автомобиля соберите кожух вокруг замка зажигания.
