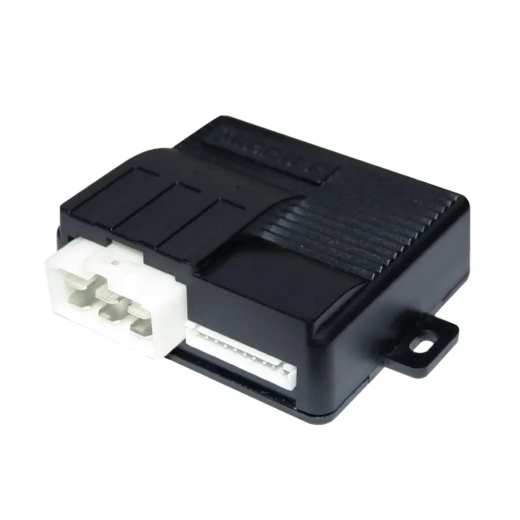

Модуль управления стеклоподъемниками Sheriff PWM-200

Модуль управления электростеклоподъемниками PWM-200 предназначен для автоматического управления стеклами дверей или люком автомобиля, при условии, что на автомобиле установлена дополнительная электромеханическая система стеклоподъемников.

Для управления стеклами дверей или люком автомобиля, которые имеют штатную систему электростеклоподъемников, без изменения работы штатных кнопок управления, необходимо использовать дополнительные реле.

Однако, если автомобиль оборудован штатной системой электростеклоподъемников и модулем управления PWM-200, дополнительные элементы не требуются для полноценного использования всех функций системы PWM-200.

Основные возможности модуля

• Независимое управление обоими стеклами с помощью кнопок управления в обоих направлениях.
• Автоматическое одномоментное управление полным открыванием/закрыванием стекол с кнопок управления.
• Управление отключением датчиков охранной системы на время движения стекол (люка) (исключение ложных срабатываний охранной системы).
• Управление открыванием/закрыванием стекол по дополнительному каналу охранной системы (полное открывание/закрывание стекол (люка), открывание/закрывание стекол (люка) на половину).
• Блокирование работы модуля от кнопок управления стеклоподъемником.
• Ограниченное время работы моторов стеклоподъемника (до12 сек) в случаях неисправности стеклоподъемного механизма.
• Включение/выключение памяти последнего положения стекол при открывании/закрывании стекол.
• Автоматическое выключение памяти последнего положения стекол в состоянии закрыто по истечении 20 мин.
• Последовательное управление дополнительными модулями стеклоподъемников в режиме «Закрыть все стекла» (например: применение двух модулей PWM-200 включенных последовательно для управления 4-мя стеклами и последовательное выполнение ими команды «Закрыть все стекла».

Варианты применения модуля

• Закрытие двух стекол (люка) при постановке на охрану.
• Открытие двух стекол (люка) при снятии с охраны (память последнего положения).
• Открытие/закрытие стекол (люка) при помощи дополнительного канала управления охранной системы.
• Временное отключение датчиков охранной системы на время работы модуля стеклоподъемника.
• Последовательное закрытие 4-х стекол при использовании двух модулей PWM-20.

Работа модуля

Модуль имеет три канала с автоматическим определением полярности управляющего сигнала. Полярность управляющего сигнала автоматически запоминается модулем при подаче питания на модуль. При подаче управляющего сигнала (бело-синий провод) «опустить стекло» от охранной системы движение стекол начнется через 1 сек и продолжается до упора в препятствие или по истечении 12 сек, причем сначала придет в движение стекло пассажирского канала и только после его остановки модуль выполнит перемещение «водительского» стекла. Команда «поднять стекло» выполняется без задержки (подача сигнала на бело-черный провод).

При подаче управляющих сигналов с кнопок управления модулем стеклоподъемника – подъем или опускание стекол происходит независимо.

При подаче управляющего сигнала длительностью более 0,3 сек на вход комбинированного канала (бело-красный провод) управления модулем стеклоподъемников, перемещение стекол выполнится полностью (от крайнего до крайнего положения). Когда стекла закрыты, подача управляющего сигнала длительностью менее 0,3 сек на вход комбинированного канала управления модулем стеклоподъемников вызовет перемещение стекол, приблизительно, на 20% от положения «Закрыто» (режим проветривания). Последующий импульс менее 0,3 сек на входе комбинированного канала управления обеспечит полное закрывание стекол, в то время как импульс более 0.3 сек на входе комбинированного канала вызовет полное открывание стекол. Включение/выключение памяти последнего положения стекла осуществляется четырехкратным нажатием комбинации клавиш ВЕРХ/ВНИЗ (закрыть/открыть) кнопочного блока водительского канала В1 не зависимо от положения переключателя блокировки работы кнопок управления модулем стеклоподъемника. При подаче напряжения +12 В на вход управления блокированием – любые нажатия на кнопки управления ОТКРЫТЬ/ЗАКРЫТЬ стекла – будут игнорированы модулем!
